快速温变循环与振动步进综合试验装置。
适用于航空航天产品、信息电子仪器仪表、材料、电工、电子产品、各种电子元器件，在高温、低温或湿热环境下的各项性能指标的检验。试验数据可通过U盘拷贝，电脑无需安装任
适用于航空航天产品、信息电子仪器仪表、材料、电工、电子产品、各种电子元器件，在高温、低温或湿热环境下的各项性能指标的检验。试验数据可通过U盘拷贝，电脑无需安装任
适用于航空航天产品、信息电子仪器仪表、材料、电工、电子产品、各种电子元器件，在高温、低温或湿热环境下的各项性能指标的检验。试验数据可通过U盘拷贝，电脑无需安装任

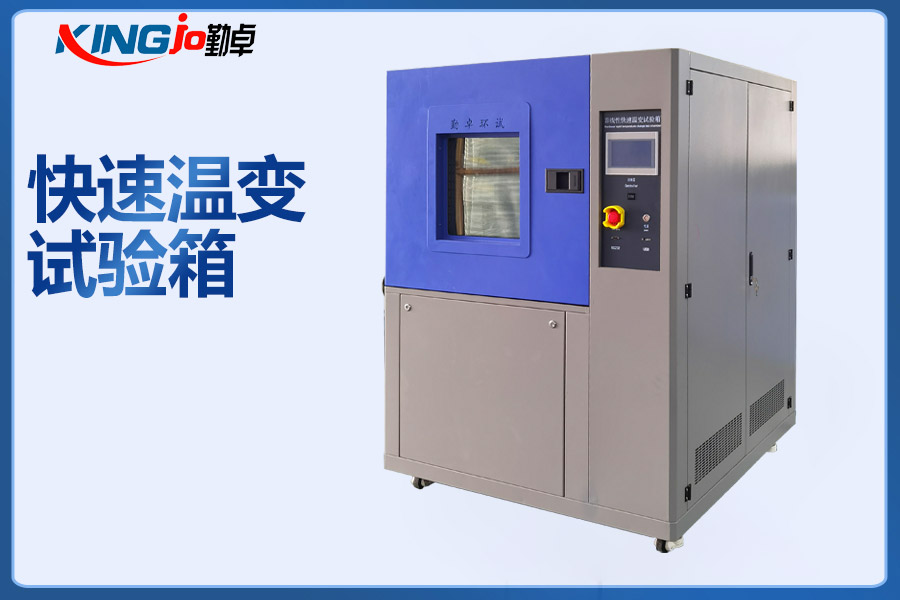

快速温变试验箱是产品在设计强度极限下，运用温度加速技巧(在上、下限极值温度内进 行循环时，产品产生交替膨胀和收缩)改变外在环境应力，使产品中产生热应力和应变，透过加速应力来使潜存于产品的瑕疵浮现，以避免该产品于使用过程中，受到环境应力的考验时而导致失效，造成不必要的损失，对于提高产品出货良率与降低返修次数有显注的效果。
|
具体参数 |
|||||||||
|
型号 |
CK-225TK/G |
CK-408TK/GF |
CK-600TK/G |
CK-800TK/G |
CK-1000TK/G |
||||
|
内容量(L) |
225 |
408 |
600 |
800 |
1000 |
||||
|
H:0℃~+150℃ C:-20℃~+150℃ L:-40℃~+150℃ U:-60℃~+150℃ J:-70℃~+150℃ |
|||||||||
|
测试室尺寸WxDxHcm |
50x60x75 |
60x80x85 |
80x80x90 |
80x80x90 |
100x100x100 |
||||
|
外形尺寸WxDxHcm |
85x150x203 |
95x170x213 |
115x185x218 |
125x175x218 |
125x185x218 |
||||
|
温度范围 |
-20~+150℃ |
||||||||
|
温度波动范围 |
±0.3℃~(-20~+100℃) ±0.5℃~(+100.1~+150℃±2.5%rh |
||||||||
|
温度均匀性 |
±1.0℃~(-20~+100℃) ±1.5℃(+100.1~+150℃) ±1.5℃（-20~+100℃）±2.0℃(100~+150℃) |
||||||||
|
升温时间 |
非线性升温速率(5℃/10℃/15℃/20℃/25℃)线性升温速率 (5℃/10℃/15℃/20℃) |
||||||||
|
降温时间 |
非线性降温速率(5℃/10℃/15℃/20℃/25℃)线性降温速率(5℃/10℃/15℃/20℃) |
||||||||
|
外壳材料 |
防锈处理冷轧钢板+2688粉体徐装或SUS304不锈钢 |
||||||||
|
内体材料 |
不锈钢板 (SUS304CP种2B制光处理) |
||||||||
|
绝缘材料 |
硬质聚氨酯泡沫料(箱体用)玻璃棉(箱门用) |
||||||||
|
制冷方式 |
机械式双级压缩制冷方式(气冷冷凝器或水冷换热器) |
||||||||
|
制冷机 |
法国“泰康”全封密压缩机或德国“比泽尔”半封密压缩机 |
||||||||
|
制冷机容量 |
3.0HP*2 |
3.0HP*2 |
4.0HP*2 |
5.0HP*2 |
5.0HP*2 |
||||
|
膨胀机构 |
电子式自动膨胀阀方式或毛细管方式 |
||||||||
|
压缩机冷却方式 |
风冷或水冷、冷水机 |
||||||||
|
加热器 |
镍铬合金电热丝式加热器 |
||||||||
|
箱内搅拌用鼓风机 |
雨田电机120W |
||||||||
|
电源规格 |
380V AC3Φ4W 5060Hza |
||||||||
|
AC380V |
21A |
21A |
23A |
24.5A |
28A |
||||
|
重量(kg) |
380 |
400 |
400 |
480 |
500 |
||||
|
备注: 可根据客户要求尺寸来订制，满足客户的要求 |
|||||||||

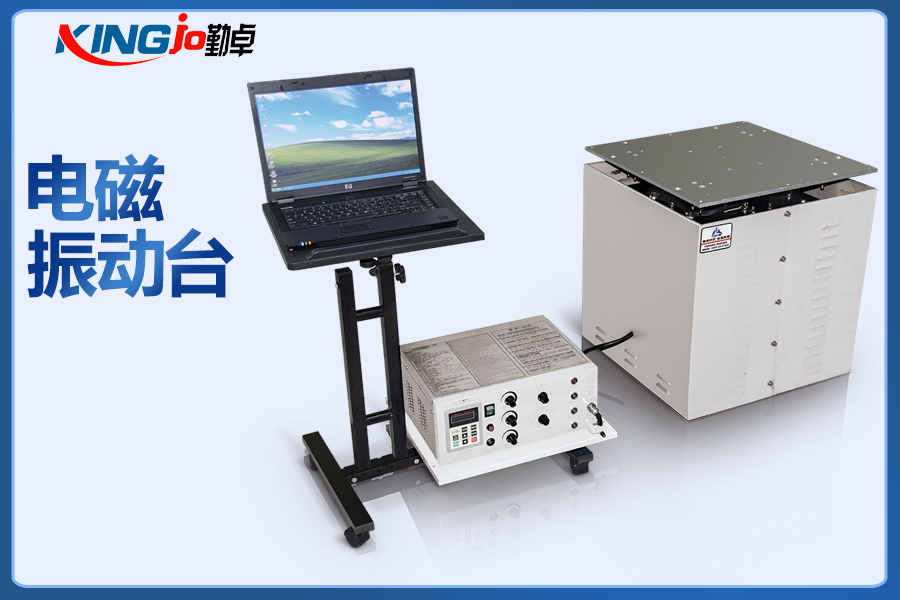

勤卓品牌电磁式振动台（又称之为电动振动试验系统）系统主要应用于航天、航空、兵器、船舶、汽车、通讯、家电、电子、科研院校等领域。是在实验室内反映被测件在运输和实际工作环境中对振动环境变化的适应性，暴露产品的缺陷，是新产品研制、样机试验、产品合格鉴定试验全过程等必不可少的重要试验手段。总而言之，本系列的电磁式振动台，就是寻找产品的破坏点（故障点）。
本套勤卓品牌电磁式振动台是常规性质的可靠性环境试验设备，可进行试验种类包括：正弦波振动、随机波振动、典型冲击、谐振搜索与驻留。后期可增加正弦加随机、随机加随机、正弦加随机加随机、路谱仿真、冲击响应谱、瞬态冲击等。
|
【IPTT型系列/5000Hz】 |
||||||||||||
|
NO |
IPTT |
型号 |
振动方式/频率Hz |
方向:二轴一体机 |
控制模式:同一台面一体机 |
尺寸CM |
总高cm |
承重kg |
振幅mm |
加速度 |
时间/秒 |
|
|
5 |
IPTT型 频率 5000 Hz |
QZ-50IPTT |
正弦波 ■同:P/W/T型功能 ■调率:0Hz-5000Hz 含:振动台控制分析系统 |
■同一台面 |
1个 IPTT型 控制箱 |
﹢ |
50*50 |
35CM |
出货 |
0-5mm |
16-20g |
时间: ■0秒到 135年 单位:秒 |
|
6 |
|
QZ-75IPTT |
|
同时个别 |
|
|
75*75 |
|
|
|
|
|
|
|
|
|
|
二轴一体机 |
|
|
|
|
100kg |
|
|
|
|
|
|
|
|
(垂直)+(水平) |
|
|
|
|
|
|
|
|
