权威解析密封胶相容性试验方法

试验目的：
        本试验方法规定结构装配系统附件(如:密封条、间隔条、衬垫条、固定块等)同密封胶相容性试验方法及结果的判定，适用于建筑幕墙结构系统的选材。本试验方法是一项实验筛选过程。试验后粘结性和颜色的改变是一项可用来确定材料相容性的关键，实践表明试验中那些会使粘结性丧失和褪色的附件，在实际使用中也同样会发生。
        在结构胶粘结装配玻璃系统中，该密封胶用作装配系统结构的胶接，又用作该结构的第一道耐气候密封挡隔层。用作系统结构的装配，胶结接头的可靠性最为关键。在经过紫外照射后，颜色的改变和粘结性的变化是判断密封胶相容性的两个标准。

试验步骤
1、试验设备：QZ-IV1紫外辐照试验箱

2、试验标准：
GB 16776- 2005 建筑用硅酮结构密封胶附录A  结构装配系统用附件同密封胶相容性试验方法

3、试验原理：
将一个有附件的试验试件放在紫外灯下直接辐照，在热条件下透过玻璃辐照另一个试件
再对没有附件的对比试件进行同样的试验，观察两组试件颜色的变化，对比试验密封胶同参照密封胶对玻璃及附件粘结性的变化。

4、试验器具和材料：
玻璃板:清洁的无色透明浮法玻璃，尺寸为75 mm×50 mm×6 mm，共8块。
隔离胶带:不粘结密封胶，尺寸为25 mm×75 mm，每块玻璃板粘贴一条。

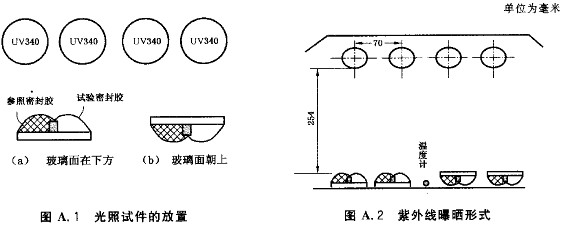

紫外辐照箱:箱体能容纳4支UVA-340灯，灯中心的间距为70 mm，同试件上表面的距离为254 mm(图A. 2)，试件表面温度(48+2)0C(距试件5 mm处测量)，可采用红外线灯或者其他加热设备保持温度。

5、附件同密封胶相容性试验

6、试样的制备：
采用规定的玻璃，表面用50%异丙醇一蒸馏水溶液清洗并用洁净布擦干净。
按图A.3在玻璃的一端粘贴隔离胶带，覆盖宽度约25 mm,
按图A.3制备8块试件，4块是无附件的对比试件，另外4块是有附件的试验试件。将附件
裁切成条状，尺寸为6 mm×6 mm×50 mm，放在玻璃板中间。对比试件和试验试件的制备方法完全相同，只是不加附件。
将试验密封胶挤注在附件的一侧，参照密封胶挤注在附件的另一侧，用刮刀整理密封胶使之与附件上端面及侧面紧密接触，并与玻璃密实粘结。两种胶的相接处应高于附件上端约3 mm。

7、试件的养护和处理
制备的试件在标准条件下养护7d。取两个试验试件和两个对比试件，玻璃面朝下放置在紫外辐照箱中;再放人两个试验试件和两个对比试件，玻璃面朝上放置(如图A. la和图A.比)，在紫外灯下照射21 d。
为保证紫外辐照强度在一定范围内，紫外灯使用8周后应更换。为保证均匀辐照，每两周按图A.4更换一次灯管的位置，去除3#灯，将2#灯移到3#灯的位置，将1#灯移到2#灯的位置，将4#灯移到1#灯的位置，在4#灯的位置安装一个新灯管。
试验箱温度应控制在(48士2)℃(距离试件5m m处测量)，试件表面温度每周测一次。

8、试验方法
试件编号后将试件放在紫外灯下，按表A.2 分别记录各试样的放置方向。
试验后从紫外箱中取出试件，在23℃冷却4 ho
用手握住隔离胶带上的密封胶，与玻璃成90。方向用力拉密封胶，使密封胶从玻璃粘结处剥离
测量并按式A.1 计算试验胶、参照胶与玻璃内聚破坏面积的百分率。
检查密封胶对附件的粘结性:与附件成90‘方向用力拉密封胶，使密封胶从附件粘结处剥离。
测量并计算试验胶、参照胶与附件内聚破坏的百分率。
观察试验胶、参照胶的颜色变化。
指标检查并记录试验胶与参照胶颜色的变化及其他任何值得注意的变化。
表A.1颜色变化的判定

9、试验结果的判定
结构装配系统用附件同密封胶相容性试验结果，按表A.3判定。
表A.3结构 装配系统用附件同密封胶相容性判定指标
试验项目 判定指标
附件同密封
胶相容
颜色变化 试验试件与对比试件颜色变化一致
玻璃与密封胶 试验试件、对比试件和玻璃粘接破坏面积的差值≤5%
