可编程高低温湿热试验箱通讯接口RS232和RS485的区别

发布时间: 2023-01-03 15:25:00    来源:勤卓环试

           经常使用可编程高低温湿热试验箱的朋友会发现,在设备的功能上厂家大多都会配有电脑通讯接口以便电脑操作监控设备。而不同的厂家使用的接口是不一样的,有些用的是RS232有些用的是RS485。那么它们之间有什么区别呢?

        RS232接口是1970年由美国电子工业协会(EIA)联合贝尔系统、 调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。它的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间 串行二进制数据交换接口技术标准”该标准规定采用一个25个脚的 DB25连接器,对连接器的每个引脚的信号内容加以规定,还对各种信号的电平加以规定。DB25的串口一般只用到的管脚只有2(RXD)、3(TXD)、7(GND)这三个,随着设备的不断改进,现在DB25针很少看到了,代替他的是DB9的接口,DB9所用到的管脚比DB25有所变化,是2(RXD)、3(TXD)、5(GND)这三个。因此现在都把RS232接口叫做DB9。

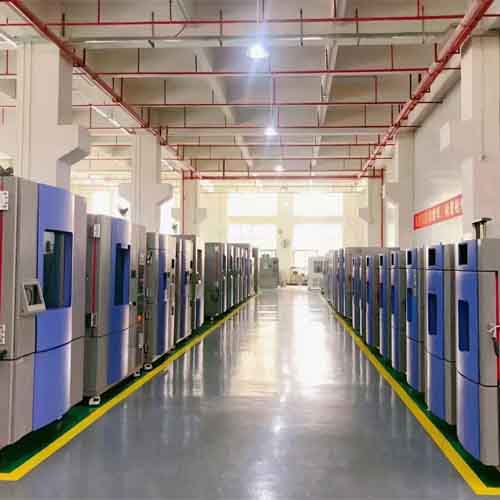

可编程高低温湿热试验箱


      而由于RS232接口标准出现较早,难免有不足之处,主要有以下四点:
     ①接口的信号电平值较高,易损坏接口电路的芯片,又因为与TTL 电平不兼容故需使用电平转换电路方能与TTL电路连接。
     ②传输速率较低,在异步传输时,波特率为20Kbps;因此在“南方的老树51CPLD开发板”中,综合程序波特率只能采用19200,也是这个原因。
     ③接口使用一根信号线和一根信号返回线而构成共地的传输形式,这种共地传输容易产生共模干扰,所以抗噪声干扰性弱。
     ④传输距离有限,zui大传输距离标准值为50英尺,实际上也只能用在50米左右。

     针对可编程高低温湿热试验箱RS232接口的不足,于是就不断出现了一些新的接口标准,可编程高低温湿热试验箱RS-485就是其中之一,它具有以下特点:
     ①RS-485的电气特性:逻辑“1”以两线间的电压差为+(2—6) V表示;逻辑“0”以两线间的电压差为-(2—6)V表示。接口信号电平比RS-232降低了,就不易损坏接口电路的芯片, 且该电平与TTL电平兼容,可方便与TTL 电路连接。
    ②RS-485的数据zui高传输速率为10Mbps 。

    ③RS-485接口是采用平衡驱动器和差分接收器的组合,抗共模干能力增强,即抗噪声干扰性好。

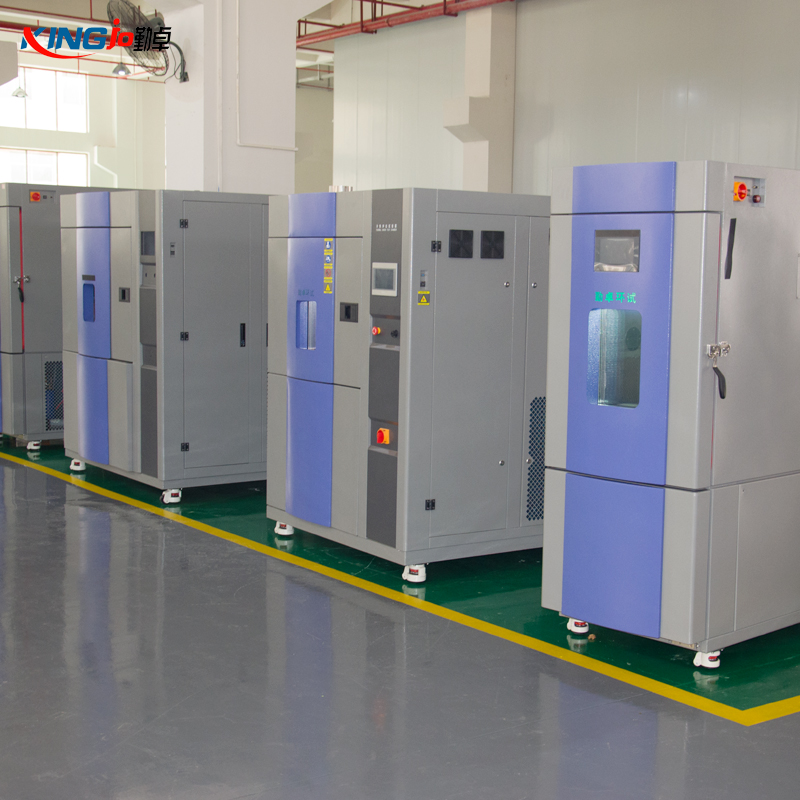

可编程高低温湿热试验箱



    ④RS-485接口的zui大传输距离标准值为4000英尺,实际上可达 3000米,另外RS-232接口在总线上只允许连接1个收发器, 即单站能力。而RS-485接口在总线上是允许连接多达128个收发器。即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设备网络。 因为RS485接口组成的半双工网络,一般只需二根连线(我们一般叫AB线),所以RS485接口均采用屏蔽双绞线传输。
